從芯片設計到SMT貼片，電子制造的數據鏈條怎么串起來
發表于：2026/8/10 15:12:14??閱讀量：?[關閉]
【行業趨勢】
電子制造的數字化，有一個常被誤解的地方。一條完整的電子產品鏈條，從芯片設計、晶圓制造、封裝測試到SMT貼片，企業形態完全不同，但數字化系統的分工是一致的：ERP管經營，MES管現場。
芯片設計公司（Fabless模式）自己不生產一片晶圓，流片、封裝、測試全部委托代工廠。它的"生產管理"發生在ERP里——產品BOM、委外采購、在途庫存、成本核算。而封裝廠和SMT貼片廠每天和物料、設備、批次打交道，現場執行靠MES。兩層系統之間靠數據流動銜接：ERP把計劃和物料規則下發，MES把執行結果和成本數據回寫。
把這兩層合起來看，才是完整的數字化圖景。幾個典型場景能說明這種分工和銜接。
【典型場景】
場景一：芯片設計公司的"生產"在ERP里
設計公司不建產線，但它的經營復雜度一點不低。一顆芯片從立項到量產，流片成本動輒數百萬，產品BOM要跟著設計變更（ECN）不斷更新版本。晶圓代工廠的流片訂單、封測廠的封測訂單，全部以委外采購的形式管理。

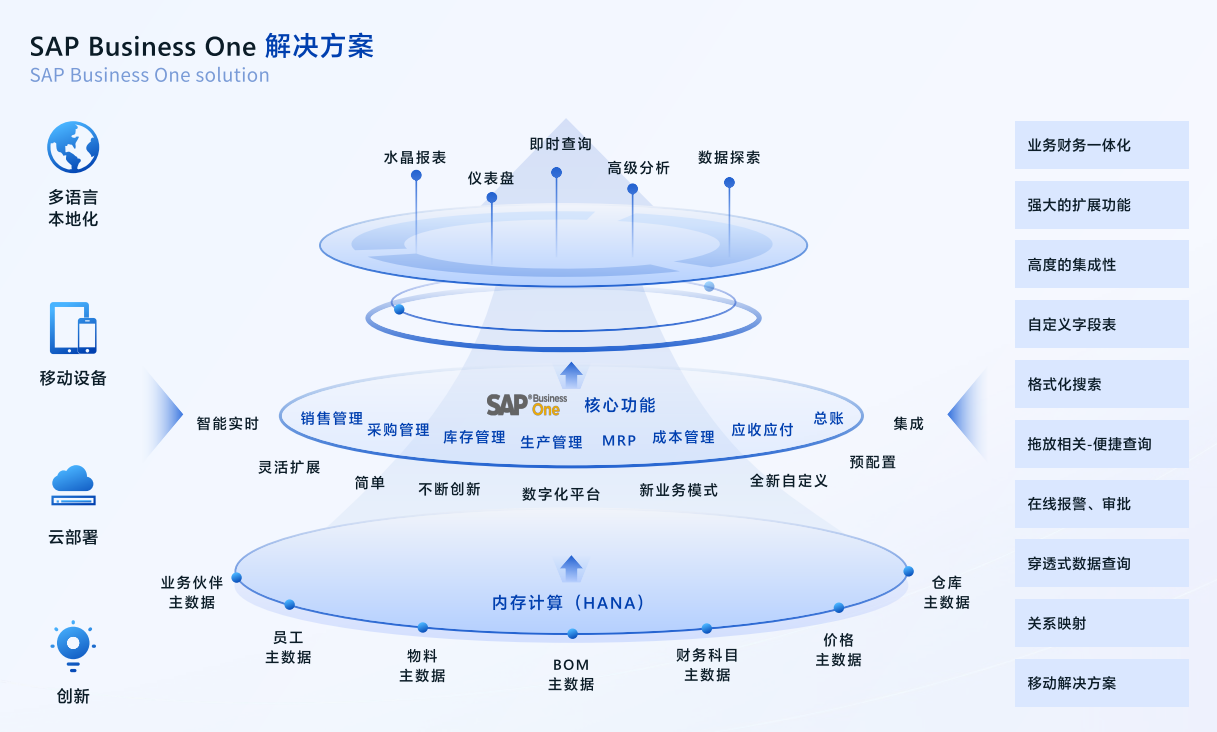

SAP B1在這類企業里的角色，是以產品為中心的經營中樞。產品BOM和版本在ERP里維護，設計變更走審批流程，審批后自動同步到采購和計劃；委外訂單向代工廠和封測廠下達，Wafer和Die的在途庫存實時跟蹤；流片費、封測費、良率損失歸集到產品成本，財務核算有據可查。
設計公司也要上ERP，原因很直接：一顆芯片的BOM版本錯了，委外訂單對不上，損失直接體現在成本里。研發、采購、財務三個部門如果各記各的賬，一顆芯片的真實成本永遠算不清楚。
場景二：BOM從ERP流向貼片車間——數據鏈條的第一環
設計定稿的產品BOM在ERP里維護，這是全鏈條的權威來源。生產工單從ERP下達時，BOM隨工單一起下發到MES，MES據此生成料站表和上料規則。
這里的分工是：ERP管"用什么"，MES管"怎么用"。ERP的BOM錯了，MES現場攔截得再嚴也攔不住源頭；MES執行不到位，ERP里的計劃再準也落不了地。兩層系統必須共用同一份BOM數據，這就是集成價值所在——設計變更在ERP里改一處，車間料站表自動跟著變，不需要兩邊各改一遍。
場景三：上料防錯——MES把BOM變成現場規則
SMT產線最常見的批量事故是錯料和混料。一盤物料上錯飛達，或者同一料站混入兩種規格的物料，等到爐后AOI檢出來，整批板子已經過了回流焊，只能報廢或返工。
MES的介入方式是在上料環節做強制校驗。操作工用PDA掃描料盤條碼，系統自動匹配工單BOM和料站表，物料規格不一致時直接攔截。校驗通過才允許確認，上料記錄自動保存，誰在什么時間、什么位置上了什么料，全部留痕。錯料事故的排查時間從按天計算壓縮到按秒計算，因為系統在上料那一刻就把錯誤擋在了產線外面。
場景四：錫膏與MSD管控——時效是焊接質量的隱形殺手
錫膏和濕敏器件（MSD）是SMT行業最容易被忽視的質量變量。錫膏開封后暴露超過一定時間，助焊劑揮發、吸濕，焊接質量明顯下降；MSD器件吸濕后過回流焊產生"爆米花效應"，內部開裂。行業通行的時間窗口是：錫膏開封超過11小時、解凍超過23小時自動報警，MSD未完成烘干禁止投料。
MES把這類時效管控做成系統規則。錫膏掃碼領用時記錄解凍、回溫、開封、攪拌時間，超閾值自動報警并顯示在看板；MSD器件拆封后進入烘干倒計時，未烘干前系統鎖定禁止投料。時效數據可追溯，客戶審核時直接調取歷史記錄。
場景五：設備多協議采集——產線數據不再各自為戰
SMT產線設備品牌型號繁雜，印刷機、SPI、貼片機、回流焊爐、AOI各有各的通信協議，OPC UA、Modbus、TCP混用。沒有統一采集平臺時，設備數據只能單機查看，拋料率、狀態、產量無法匯總。
MES通過多協議采集層對接全部設備：貼片機拋料數據實時采集，自動統計拋料率和TOP不良物料；回流焊爐的爐溫曲線按批次歸檔；AOI檢測結果與工單關聯。產線管理者在一個界面看到整條線的實時狀態，哪臺設備拋料異常、哪個工位積壓，一目了然。物料損耗的監控從"月底盤點發現缺口"變成"當天定位到設備和料號"。
場景六：追溯與成本回寫——數據在兩層系統間閉環
電子行業對追溯的要求在所有制造行業里最細：物料LOT、貼片機Feeder號、爐溫曲線、操作人員、維修履歷。MES從PCB鐳射打碼開始，每片板子綁定唯一SN碼，各工序數據自動關聯，正向追溯查物料去向、反向追溯查批次履歷，直通率（FPY）按線別和工序分析。
追溯數據同時服務于成本。MES的報工工時、物料消耗、良率數據回寫ERP，工單成本自動歸集。財務月結時，ERP的庫存賬和MES的實物賬對得上，不需要兩地各算一遍再核對。良率數據回寫后，每個產品的真實成本可算——這在芯片和板卡這類高價值電子制造里，直接決定報價和毛利。
【案例】
這個鏈條上的分工與銜接，在功率半導體企業無錫新潔能身上有完整落地。新潔能專注MOSFET、IGBT功率器件，A股上市公司，年營收20億級別。芯片設計、委外流片、封測管理、銷售回款，經營層的數據全部在SAP里流轉；封測環節的批次管控、質量追溯、條碼作業，由HUAZHI MOM承擔。
落地后的核心變化有三條。一是打通SAP與MES的數據鏈路，計劃、物料、質量數據在兩層系統間自動流轉，設計變更一處修改全線同步，消除了過去人工導表帶來的數據孤島。二是建立質量管理追溯鏈，從批次投料、工序流轉到檢測結果全鏈路留痕，質檢過程的數據顆粒度大幅細化。三是規范條碼體系，物料、批次、工序統一賦碼，掃碼作業貫穿生產全程。
量化結果：業務環節整體耗時下降約20%，質檢精細度提升約40%。更關鍵的是，經營和現場第一次用同一套數據說話——ERP里算的成本和車間里跑的實際一致，管理層看報表、車間看工單，看到的是同一件事。
電子制造的數字化，本質是讓ERP和MES各司其職、數據貫通：經營層管住產品、委外和成本，現場層管住執行、質量和追溯。這個分工，從芯片設計到SMT貼片，貫穿整條產業鏈。
